Unidades de Turbina-Generador

Unidad de Generador de Turbina Hidráulica

1. Turbina Francis

La turbina Francis es un tipo de turbina adecuada para una altura de agua de 20-300 metros y con un flujo adecuado.

Podría dividirse en disposición vertical y horizontal. La turbina Francis tiene la ventaja de alta eficiencia, pequeño tamaño y estructura confiable.

La unidad de la turbina Francis horizontal, con eje horizontal, puede tener 2 o tres soportes. Normalmente es una disposición de una escalera. Estructura simple, operación y mantenimiento más fáciles.

La unidad de la turbina Francis vertical, con eje vertical, carcasa espiral metálica o de concreto. Con guías ajustables, anillo de permanencia y otras partes, son adecuadas para diámetros de rotor mayores a 1000mm. Nuestro ingeniero seleccionará la turbina Francis más adecuada para su proyecto hidroeléctrico.

·Cota de agua adecuada: 20-300m;

·Ámbito de salida: 50Kw -50Mw;

·Diámetro del rotor: 35cm -250cm;

·Material del rotor: acero inoxidable;

·Tipo de disposición: Vertical y Horizontal;

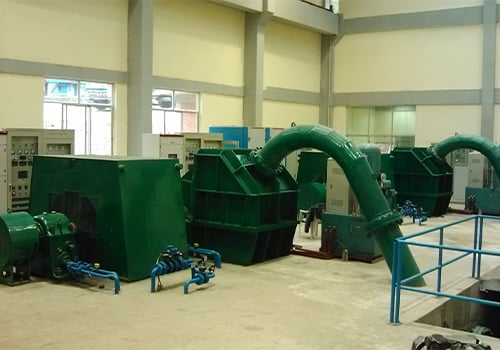

2.Turbina Pelton

La turbina Pelton es adecuada para una altura de agua de 100 a 1000 metros y con cierto caudal pequeño. Puede tener disposición vertical y horizontal, con números de boquillas desde una hasta seis. La turbina Pelton tiene la característica de una región de alta eficiencia con un amplio rango de flujo. Se puede iniciar la turbina con el 10% del flujo nominal. Las turbinas Pelton con una o dos boquillas suelen adoptar una disposición horizontal, pero las turbinas Pelton con múltiples boquillas adoptan una disposición vertical. Las unidades de turbinas Pelton se utilizan ampliamente en áreas montañosas de todo el mundo, y son bien conocidas por su estructura simple, menor inversión, alta eficiencia y larga vida útil confiable.

·Altura de agua adecuada: 80-1000m;

·Ámbito de salida: 50Kw -20Mw;

·Diámetro del rotor: 55cm -230cm;

·Material del rotor: acero inoxidable fundido o forjado;

·Tipo de disposición: Vertical y Horizontal;

·Número de boquillas: 1-6;

3.Turbina Kaplan

La turbina Kaplan es un tipo de turbina adecuada para una baja caída de agua de 3-45 metros, y con un flujo considerablemente grande, normalmente se divide en turbinas de paletas fijas y ajustables. Los componentes principales incluyen: rotor, cono de succión, cámara de agua, guía de paletas, rodamientos y eje principal. La carcasa espiral puede ser de acero o concreto. El diámetro del rotor que podemos fabricar va desde 80 cm hasta 4 metros, con una potencia nominal de 50 Kw a 20 Mw. Las unidades de turbinas normalmente tienen disposición de eje vertical. El generador está equipado con el mismo o un eje diferente, de cualquier manera, compartirán la misma velocidad de rotación. Si se requiere especialmente, se puede instalar una caja de engranajes de aumento de velocidad entre la turbina y el generador para reducir el tamaño del generador.

·Caída de agua adecuada: 3-45m;

·Ámbito de salida: 100Kw -30Mw;

·Diámetro del rotor: 80cm -400cm;

·Material del rotor: acero inoxidable;

·Tipo de disposición: Vertical;

Generador

El generador de turbina hidráulica es accionado directa o indirectamente por la turbina hidráulica. La velocidad de rotación es inferior a 1500r/min, con disposición horizontal y vertical. Modo de excitación sin cepillos y tipo estático de silicio. Componentes incluyendo estator, rotor, marco base, cojinetes, motor de excitación o anillo de recolección. El voltaje de salida desde 400V hasta 13.8KV, y la frecuencia puede ser de 50Hz o 60Hz, salida desde 50Kw hasta 50Mw. Nuestro generador es de alta eficiencia, confiable, la fabricación y las pruebas siguen todos los estándares IEC relacionados.

·Frecuencia: 50 o 60Hz;

·Rango de voltaje: 0.38-13.8KV;

·Disposición: vertical y horizontal;

·Rango de velocidad: 93.75-1500r/m;

·Factor de potencia: 0.8 – 1;

·Nivel de aislamiento: F/F;

·Rango de salida: 50Kw- 50Mw;
