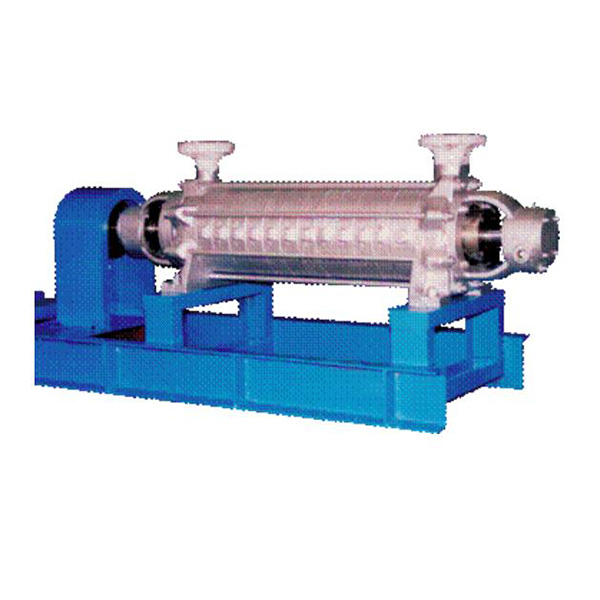

ساختار کلی پمپ آب تغذیه ساختار یک پمپ هسته کشنده بشکه ای دو پوسته را اتخاذ می کند. پمپ آب تغذیه این سازه دارای قابلیت اطمینان بالا، نقاط نشتی کم، نصب راحت، نگهداری، جداسازی و مونتاژ و سادگی است.
طراحی بسته هسته یکپارچه افقی و دو پوسته و پوشش انتهایی بزرگ ادغام شده با بسته هسته، مونتاژ و جداسازی یکپارچه بسته هسته را تسهیل می کند و می تواند کوتاه ترین زمان تعمیرات اساسی را تحقق بخشد.
روتور سفت و سخت، ساختار فشرده، طول یاتاقان، انحراف استاتیک کوچک روتور، نسبت L/D کم و قابلیت اطمینان بالا را بسیار کوتاه می کند.
سوراخ داخلی حلقه آب بندی با شیارهای دریچه گاز موازی نه تنها استحکام هیدرولیکی بوش صاف را حفظ می کند، بلکه مقاومت دریچه گاز را افزایش می دهد و به طور موثر از سایش و انسداد جلوگیری می کند.
ساختار درام تعادل خالص امکان تماس محوری بین قطعات استاتیک و دینامیکی را کاملاً از بین می برد.
ساختار ویژه در ورودی بوش دریچه گاز متعادل کننده به طور موثر آسیب گرداب به پمپ را کاهش می دهد، سفتی استاتیکی سیال در شکاف را تا حد زیادی بهبود می بخشد، و در عین حال، سوراخ داخلی با شیار مارپیچی معکوس را بهبود می بخشد. برای به حداقل رساندن نشت پردازش می شود.
بلبرینگ گوه ای چهار روغن قابلیت ضد لرزش بهتری دارد. یاتاقان رانش با اندازه بزرگ می تواند بار اضافه بار را تحمل کند.
پروانه و درام تعادل مجهز به آستین داغ برای از بین بردن نشت مایع بین شفت و این دو استفاده می شود.
سرعت: 5366 دور در دقیقه
بهترین بازده نقطه بازده: 86%
جریان نقطه ای بازده بهینه: 1846 تن در ساعت
سر بهترین نقطه بازده: 3420 متر
محدوده جریان: 1200-2200 تن در ساعت
برد سر: 4200-2360 متر
