唧筒 آب خوراکی بخار 1000MW سری FK
ساختار کلی پمپ آب خوراکی از ساختار پمپ با دو قاب باریک استفاده میکند. پمپ آب خوراکی با این ساختار دارای قابلیت اطمینان بالا، نقاط کمتری برای رش، نصب و تعمیرات آسان، فروکش و مونتاژ ساده است.
1. طراحی افقی و دو قاب یکپارچه با بستهبندی هسته و پوشش بزرگ یکپارچه با هسته، نصب و فروکش یکپارچه هسته را تسهیل میکند و کوتاهترین زمان توقف برای تعمیرات را امکانپذیر میسازد؛
2. هسته سخت، ساختار فشرده به شدت کاهش مسافت محورها را ایجاد میکند، انحراف استاتیکی کم در هسته، نسبت L/D پایین و قابلیت اطمینان بالا؛
3. حفرههای محدودکننده موازی در دایره مقاومت، علاوه بر حفظ سختی هیدرولیکی شمعه صاف، مقاومت محدودکننده را افزایش میدهد و جلوگیری مؤثری از سوزنده شدن و بسته شدن انجام میدهد؛
4. ساختار درم کاملاً تعادل یافته امکان تماس محوری بین قطعات ثابت و متحرک را کاملاً حذف میکند.
ساختار ویژه در ورودی دوچرخه محدودکننده طبل توازن به طور مؤثر آسیب ناشی از گرداب به پمپ را کاهش میدهد، سختی استاتیکی مایع در فاصله را به شدت بهبود میبخشد و همزمان، سوراخ داخلی با گره مارپیچ معکوس پردازش میشود تا حداقل گذران را کاهش دهد؛
برنجه چهار صفحه روغنی ظرفیت بهتری در مقابله با ارتعاش دارد؛ برنجه پیشنهادی با اندازه بزرگ بار بیشینه را تحمل میکند.
توربین و طبل توازن مجهز به جیب گرم انتخاب شده است تا فیلتراسیون مایع بین محور و دو قسمت حذف شود.
سرعت: 5366 دور/دقیقه
کارایی نقطه بهترین کارایی: 86%
جریان نقطه بهترین کارایی: 1846 تن/ساعت
ارتفاع نقطه بهترین کارایی: 3420 متر
دامنه جریان: 1200-2200 تن/ساعت
دامنه ارتفاع: 4200-2360 متر

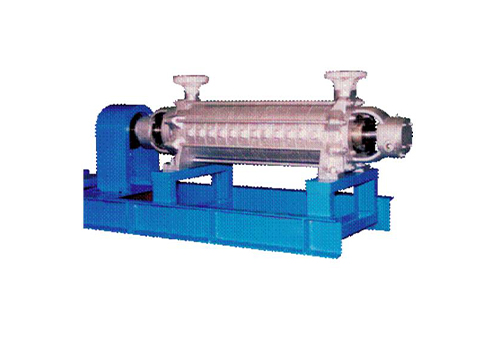

پمپ آب خورشید فشار بالا سری FT
پمپهای تغذیه سری FT عمدتاً برای گروههای توربین-ژنراتور 600MW در نقش پمپ شروع و گروههای توربین گازی-ژنراتور استفاده میشوند.
ساختار کلی پمپ آب خوراکی از ساختار پمپ با دو قاب باریک استفاده میکند. پمپ آب خوراکی با این ساختار دارای قابلیت اطمینان بالا، نقاط کمتری برای رش، نصب و تعمیرات آسان، فروکش و مونتاژ ساده است.
۱. ساختار افقی، افقی و قطعهای.
۲. بدنه پمپ شامل بخش ورودی، بخش خروجی و بخش میانی (با اعمال نیروی پیشبندی مشخص توسط 8 بولت مارپیچی ختم میشود).
۳. ابزارهای هیدرولیکی برای پیشبندی بولتها استفاده میشود که سریع و ساده است.
4. لولههای ورودی و خروجی به وسیله فلنسها متصل شدهاند.
5. انواع مهرهای انتهای محور.
6. طراحی برجسته روتر.
7. فناوری پیشرفته گیتار و طراحی ساختاری.
8. تجهیزات مفید.
پارامترهای فنی معمول Pompe تغذیه سری FT
مدل | تربین شماره X | قطر ورودی (میلیمتر) | قطر خروجی (mm) | جریان (متر مکعب/ساعت) | سرعت تک مرحله ای (م) | سرعت (دور بر دقیقه) | کارایی (%) |
FTXG34 | 4——11 | 250 | 175 | 300 | 140 | 2985 | >80 |
FTXK40 | 4——8 | 250 | 175 | 400 | 210 | 2985 | >78 |
FTXY36 | 4——9 | 300 | 175 | 440 | 165 | 2985 | >79 |
FTXS39 | 6——10 | 300 | 250 | 600 | 211 | 2985 | >78 |
FTXE39 | 4——8 | 300 | 250 | 700 | 168 | 2985 | >80 |
پمپهای خوراکی سری FK عمدتاً با گروههای توربین-ژنراتور 600 مگاوات و 300 مگاوات در نیروگاههای حرارتی هماهنگ شدهاند. این پمپها میتوانند با مجموعهای از توربین گاز و ژنراتور نیز هماهنگ شوند.
طراحی انتگرال هستهای دو قابی افقی، و پوشش انتهای بزرگ انتگرالی که با بستهبندی هسته ادغام شده است;
کارایی بالا در حال حفظ قابلیت اعتماد بالا;
فاصله شعاعی منطقی بر اساس کارایی بالا، سرعت بحرانی و استاندارد انحراف محور پمپ تعیین شده است.
محور سخت اطمینان میرساند که پمپ میتواند به طور موقت در حالت جزئی واپاشی شده بخاری بچرخد.
سرعت چرخش بحرانی محور همواره بیش از 120٪ سرعت حداکثر چرخش پمپ است.
حفره داخلی حلقه نشانهگذاری شده با گودالهای محدودکننده موازی سطحی، علاوه بر حفظ سختی هیدرولیکی بوش هموار، مقاومت محدودکننده را افزایش میدهد و از سرخوردگی و بسته شدن جلوگیری میکند;
7. ساختار تromبل one balance drum به طور کامل امکان تماس محوری بین روتر و استاتور را حذف میکند.
8. ساختار خاص در ورودی دوچرخه محدودکننده balancinگ drum آسیب ناشی از گرداب به Pompe را به طور مؤثر کاهش میدهد، سختی استاتیک مایع در فاصله را به طور قابل توجهی بهبود میبخشد و همزمان با ایجاد شیارهای موازی ضحل در سوراخ داخلی، جریان را به طور قابل توجهی کاهش میدهد.
9. قطر محور بزرگتر، انعطاف استاتیکی روتر کوچکتر است و سختی بهتری دارد؛
10. استرس برشی استاندارد محوری محافظانه است و بیش از 60 N/mm2 نمیشود.
11. برای تغییر قطر محور اصلی، گذر از زاویه گسترده (شعاع r > 2.5 میلیمتر) انجام شده است. کمترین زاویه کلیدی، ضریب cocentratیون استرس حداکثر 3.0 را تضمین میکند.
12. میلههای پیشران بزرگ و دستههای شعاعی استوانهای با نسبت طول به قطر کوچک، عملکرد ایمن و قابل اعتمادی دارند و نگهداری آسانی دارند.
۱۳، بر اساس نیازهای کاربران و استفاده از توربین بستگی دارد؛
۱۴. مهر لabyrinth با عملکرد قابل اتکا دارای تماس ساکن و حرکتی نیست، و دوره زندگی طراحی آن حداقل ۶ سال است (کاربر میتواند از مهر مکانیکی انتخاب کند);
۱۵. برای بستههای هسته انتگرال که برای نگهداری راحت است، جعبه دستکش ۳۶۰ درجه مستقیماً به پوشش ورودی و پوشش بزرگ متصل میشود، بنابراین خطای مونتاژ کاهش مییابد و توانایی ضد شوک افزایش مییابد.
منحنی عملکرد پمپ آب خوراک FK4E39 در چرخشهای مختلف.
منحنیهای عملکرد پمپ آب خوراک FK6D32 در سرعتهای چرخش مختلف.
منحنیهای عملکرد پمپ آب خوراک FK5G32 در سرعتهای چرخش مختلف.
منحنی عملکرد پمپ آب خوراک FK6F32 در چرخشهای مختلف.
منحنی عملکرد پمپ آب خوراک FK6G32A در چرخشهای مختلف.
