ژنراتور توربین بخار به ژنراتوری اشاره میکند که توسط توربین بخار رانده میشود. بخار فراگرم تولید شده توسط بویلر وارد توربین بخار میشود تا گسترش یابد و کار انجام دهد، به طوری که پرهای آن در چرخش قرار گیرند و ژنراتور را برای تولید برق رانند. بخار زباله پس از انجام کار، از طریق یک کونdensر، پمپ آب چرخهای، پمپ آب کونdensات و دستگاه گرم کننده آب تغذیه، به بویلر برای بازیافت برگردانده میشود.

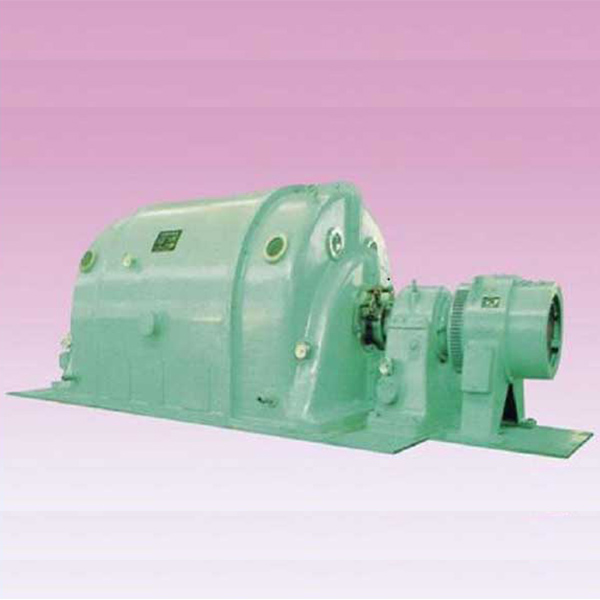

توربو-ژنراتور دارای ژنراتور هماهنگ AC با شفت مشترک، سه فاز، دو قطب یا سه فاز، چهار قطب است. این توربو-ژنراتور با سیستم جریان هوای باز یا بسته به روش کولر هوایی سرد شده و دارای میخهای لغزشی نشسته است. دریلهای روتر و استاتور این توربو-ژنراتور از عایق کلاس B است. صفحه پایه ماشین از بلندکهای فولادی ساخته شده است که ساختار آن محکم و وزن آن کم است. عملکرد الکتریکی و مکانیکی توربو-ژنراتور قبل از تحویل به طور دقیق اندازهگیری و آزمایش میشود. پارامترهای فنی اصلی آن با استاندارد JB3220-83 و JB636-83 همخوانی دارد. این ماشین دارای مزایایی مانند روش تولید پیشرفته، ساختار منطقی، عایق کلاس بالا، بهترین عملکرد الکتریکی، عملکرد قابل اتکا و غیره است.
این سری از توربو-ژنراتورها به همراه توربینهای تولید شده توسط کارخانه ما تأمین میشوند تا یک واحد کامل تشکیل دهند و برای مشتریان در طراحی، نگهداری و نصب راحتی زیادی ایجاد کند.
مدل | ظرفیت (KVA) | توان نامی (v) | ولتاژ (V) | جریان (A) | عامل قدرت cosф | کارایی (%) | سرعت نامی (r/min) | وزن (T) |
TQTK0.75—4 | 937.5 | 750 | 400 | 1355 | 0.8 | 93.0 | 1500 | 6.4 |
QFK-1.5-2 | 1875 | 1500 | 6300 | 172 | 0.8 | 94.5 | 3000 | 11.5 |
10500 | 103 | 12.3 | ||||||
QFK-3-2 | 3750 | 3000 | 6300 | 344 | 0.8 | 95.3 | 3000 | 14.5 |
10500 | 206 | 14.95 | ||||||
QF-3-2 | 3750 | 3000 | 6300 | 344 | 0.8 | 95.3 | 3000 | 13.0 |
10500 | 206 | 13.6 | ||||||
QF-4.5-2 | 5625 | 4500 | 6300 | 515 | 0.8 | 95.3 | 3000 | 18.36 |
10500 | 309 | 18.9 | ||||||
QF-6-2 | 7500 | 6000 | 6300 | 688 | 0.8 | 96.4 | 3000 | 21.2 |
10500 | 412 | 21.7 | ||||||
QF-7.5-2 | 9375 | 7500 | 6300 | 859 | 0.8 | 96.4 | 3000 | 26.0 |
10500 | 515 | 26.7 | ||||||
QF-12-2 | 15000 | 12000 | 6300 | 1375 | 0.8 | 97 | 3000 | 38.1 |
10500 | 825 | 38.7 | ||||||
QF-15-2 | 18750 | 15000 | 6300 | 1718 | 0.8 | 97 | 3000 | 44 |
10500 | 1031 | 45 | ||||||
یادداشت: روش تحریک جنراتور از طریق تحریککننده و کنترل سیلیکا است. |
50MW | 60MW | 100 مگاوات | ||
1 | توان نامی | 50MW | 60MW | 100 مگاوات |
2 | ولتاژ نامی | 10.5kV | 10.5kV | 10.5kV |
3 | جریان نامی | 3437A | 3881A | 6469A |
4 | فاکتور قدرت cosφ | 0.8 | 0.85 | 0.85 |
5 | فرکانس نامی | 50Hz | 50Hz | 50Hz |
6 | سرعت نامی | 3000 دور بر دقیقه | 3000 دور بر دقیقه | 3000 دور بر دقیقه |
7 | کارایی (٪) | 98.2% | 98.2% | 98.4% |
8 | جهت چرخش | از دید توربین، جهت آن عقربهای است. | ||
9 | وزن استاتور | 70T | 72t | 100.5t |
10 | وزن روتر | 22T | 22T | 29.6t |
11 | وزن کل جنراتور | 112t | 114t | 136.9t |
مدل | گنجایش (KVA) | توان نامینال (KW) | ولتاژ نامی (V) | جریان نامی (A) | فاکتور قدرت cosφ | کارایی (٪) | سرعت نامهای (دورة در دقیقه) | وزن (t) | وزن (t) | ابعاد کلی L×M×H |
QF-K25-2 | 31250 | 25000 | 6300 | 2863 | 0.8 | 97.8 | 3000 | 67 | 42 | 6895×2730×2500 |
10500 | 1718 | 97.61 | 69 | 43 | 6895×2730×2500 | |||||
QF-K30-2 | 37500 | 30000 | 6300 | 3436 | 0.8 | 97.93 | 3000 | 67 | 42 | 7095×2730×2810 |
10500 | 2062 | 97.8 | 74 | 47 | 7095×2730×2810 | |||||
QF-K50-2 | 62500 | 50000 | 6300 | 5728 | 0.8 | 98.4 | 3000 | 108 | 61 | 7550×3120×3418 |
10500 | 3436 | 98.3 | 108 | 61 | 7550×3120×3418 | |||||
QF-K60-2 | 75000 | 60000 | 6300 | 6873 | 0.8 | 98.49 | 3000 | 116 | 69 | 7850×3120×3418 |
10500 | 4124 | 98.41 | 116 | 69 | 7850×3120×3418 | |||||
QF-K135-2 | 158823 | 135000 | 13800 | 6644 | 0.8 | 98.4 | 3000 | 200 | 140 | 12100×3510×3520 |
