Система приема биомассы и ТБО
Биомасса и ТБО загружается транспортным средством с пункта сбора биомассы и ТБО или с перегрузочной станции биомассы и ТБО, а затем отправляется на завод по сжиганию биомассы и ТБО для дробления на платформе перед герметичным складом биомассы и ТБО. Затем крановая грейферная система транспортирует биомассу и ТБО в накопительную яму.
Серийный номер | Имя | Характеристики | Примечания |
1 | Двухвалковый дробилка | Производительность: | |
2 | Магнитный сепаратор | интенсивность магнитного поля: | |
3 | Конвейерный транспортёр | Длина определяется в соответствии с фактическими потребностями. | |
Таблица 3-1 Основные спецификации оборудования |
Система хранения биомассы и ТБО
Биомасса и ТБО сбрасываются в накопительную яму через разгрузочный люк, и яма способна хранить объем обработки биомассы и ТБО как минимум около 10 дней. При необходимости биомасса и ТБО также могут быть сложены в треугольной форме вдоль стены, противоположной входному люку, с использованием одностороннего метода укладки, чтобы увеличить емкость накопительной ямы.
Для предотвращения смешивания биомассы и ТБО, поступающих в инцинаратор, с негорючей биомассой и ТБО или с биомассой и ТБО с слишком высоким содержанием влаги, хранилище для биомассы и ТБО должно состоять из хорошего дренажного слоя для фильтрата биомассы и ТБО и непроницаемой бетонной плиты дна с армированным конструкционным материалом. Дно ямы должно иметь определенный уклон в четыре стороны, а на стенке примерно в 0,6 метра от дна бассейна должен быть размещен выход фильтрата биомассы и ТБО, и на стороне оттока должно быть установлено 2-5 точек отвода воды. Фильтрат биомассы и ТБО из каждого отверстия должен выводиться в сборный бассейен для фильтрата биомассы и ТБО через трубы.
Хранилище для биомассы и ТБО должно включать качественную дренажную решетку для фильтрата биомассы и ТБО, а также непроницаемое дно бассейна из усиленного бетона. Дно ямы должно иметь определенный уклон в четыре стороны, а на стенке примерно в 0,6 метра от дна бассейна должен быть размещен выход фильтрата биомассы и ТБО, и на стороне оттока должно быть установлено 2-5 точек отвода воды. Фильтрат биомассы и ТБО из каждого отверстия должен выводиться в сборный бассейн для фильтрата биомассы и ТБО через трубы.
Область хранения биомассы и ТБО полностью закрыта, что требует поддержания слегка пониженного давления в зоне хранения биомассы и ТБО, чтобы сократить утечку запахов, возникающих во время хранения. Одновременно для предотвращения размножения комаров, мух и бактерий в хранилище установлены химические распылители, которые регулярно опрыскивают химическими веществами для дезинфекции и стерилизации летом.
Система подачи биомассы и ТБО
Загруженная заранее биомасса и ТБО поднимаются ковшом крана в приемный бункер и равномерно подаются в печь пиролизного газификатора горизонтальным гидравлическим питателем.
Кран-грабль является специальным мостовым краном. Кабина управления крана оборудована закрытым окном наблюдения с защитой безопасности и имеет независимую систему вентиляции и фильтрации. В кабине установлено промышленное телевизионное наблюдение, которое позволяет оператору определять положение биомассы и ТБО в бункере.
Кран-грабль управляется дистанционно оператором из кабины, расположенной в средней части верхнего уровня хранилища биомассы и ТБО. При этом установлены предельные выключатели, мера безопасности для предотвращения столкновения крана, чтобы предотвратить столкновение грейфера с бункером или другими устройствами.
Управление всеми действиями крана и грейfera для биомассы и ТБО осуществляется в специальной комнате управления. Сторона комнаты управления краном для биомассы и ТБО,面向 хранилища биомассы и ТБО, прозрачна, чтобы водитель крана мог непосредственно наблюдать за всей картиной в хранилище биомассы и ТБО, включая открытие и закрытие люка выгрузки биомассы и ТБО, распределение биомассы и ТБО в хранилище, работу крана и грейferа, а также входной люк пиролизно-газифицирующей печи для биомассы и ТБО.
Для ключевых частей входного люка и хранилища биомассы и ТБО инсинератора установлены камеры для передачи сигналов мониторинга на экран в комнату управления краном.
В этом проекте используется электрический мостовой кран для захвата биомассы и ТБО. Его функция заключается не только в подаче биомассы и ТБО в пиролизную печь, но и в равномерном перемешивании биомассы и ТБО в яме для хранения. Применяется полуавтоматический контроль для снижения физической нагрузки на операторов. На захватном кране установлен ограничитель, предотвращающий столкновение ковша с стенами ямы для хранения биомассы и ТБО.
Серийный номер | Название параметра | единица | Дизайнное значение |
1 | Тип крана | -- | Электрический мост |
2 | Грузоподъемность | Тоны | |
3 | Пролет крана | метр | |
4 | Длина гусеницы | метр | |
5 | Максимальная высота подъема | метр | |
6 | Скорость вертикального подъема | Метров в минуту | |
7 | Скорость тележки | Метров в минуту | |
8 | Скорость тележки | Метров в минуту | |
9 | Уровень работы | Уровень | |
10 | Общий вес оборудования | Тоны | |
11 | Общая мощность крана | КВт | 15 |
Таблица 3-2 Технические параметры кранов на заводе по сжиганию отходов | |||
Примечание: спецификации и размеры кранов определяются в соответствии с фактическими условиями проекта. |
Иллюстрации инженерного примера s
Кран для биомассы и ТБО
Состояние захвата для биомассы и ТБО

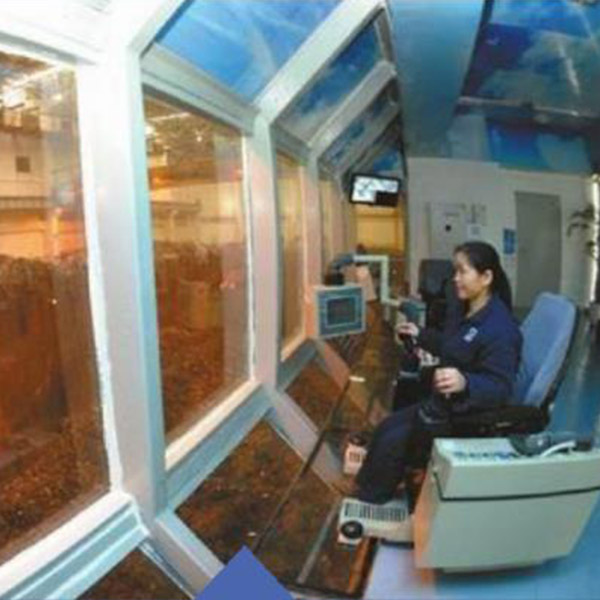

Диспетчерская крана
Мостовой захват
Серийный номер | Название параметра | единица | Дизайнное значение |
1 | Объем захвата | М3 | |
2 | Время закрытия захвата | второй | |
3 | Время открытия захвата | второй | |
4 | Размер полностью открытого захвата (D) | м | |
5 | Высота полностью закрытого захвата (A) | м | |
6 | Захватить власть | КВт | |
7 | Вес захвата | Тоны | |
Таблица 3-3 Параметры захвата |
