Turbine hơi nước là một loại nhà máy năng lượng hơi nước quay. Hơi nước áp suất cao và nhiệt độ cao đi qua vòi phun cố định để trở thành luồng khí tốc độ cao sau đó được phun lên các cánh quạt làm cho rôto có hàng cánh quạt quay trong khi thực hiện công việc bên ngoài. Turbine hơi nước là thiết bị chính của nhà máy nhiệt điện hiện đại và cũng được sử dụng trong ngành công nghiệp luyện kim, hóa chất và thiết bị động lực tàu thuyền.
Đặc điểm hiệu suất:

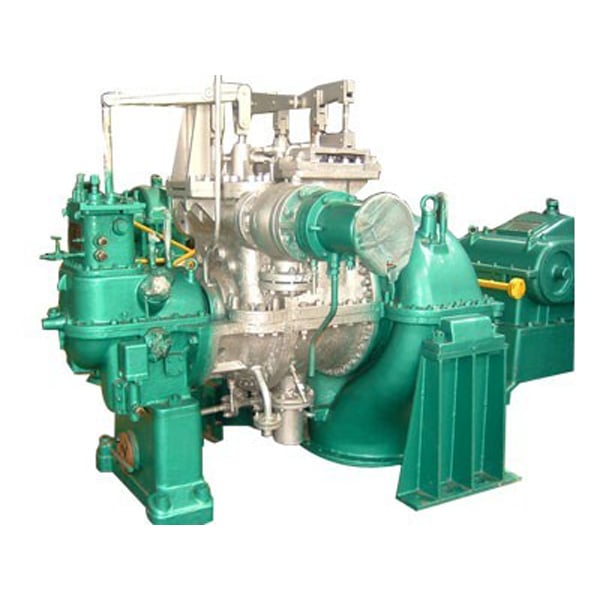

Máy phát điện tua-bin hơi nước MST là một tua-bin hơi nước đa cấp với đường kính vành cánh quạt 380 mm và tốc độ trục từ 1500-3000-5600-6500 vòng/phút. MST là một đơn vị tua-bin máy phát điện có công suất từ 1KW-500KW, có thể sử dụng hơi nước mới hoặc nhiệt độ bão hòa, với áp suất hơi nước đầu vào chỉ 0.15MPa và nhiệt độ hơi nước đầu vào ở mức nhiệt độ bão hòa. Nó chủ yếu được sử dụng trong các lĩnh vực tận dụng năng lượng tổng hợp như gốm sứ, xi măng, nhà máy điện, hóa chất, sợi hóa học, giấy, sản xuất đường, thép, xử lý rác thải và nhà máy điện tự có của doanh nghiệp, đồng phát nhiệt khu vực, nhà máy điện từ rác đô thị, chu kỳ kết hợp khí-hơi nước phát điện, v.v. Chi phí vận hành thiết bị thấp hơn và hiệu quả kinh tế rõ rệt hơn. Cùng với việc thực hiện giấc mơ vĩ đại về sự phục hưng dân tộc Trung Hoa, "giấc mơ Trung Quốc" và sự đoàn kết sức mạnh của Trung Quốc, công ty sẽ toàn tâm cung cấp các sản phẩm hàng đầu và dịch vụ chất lượng cao cho người dùng, đóng góp xứng đáng.
Đặc điểm của đơn vị:
Phạm vi làm việc rộng, áp suất làm việc 0.15Mpa và áp suất làm việc 4.9Mpa.
Theo công suất và yêu cầu của người dùng, các cấu trúc bố trí một lớp và hai lớp được thiết kế.
Chuỗi tua-bin hơi này còn được gọi là tua-bin hơi nhỏ. Chúng dễ lắp đặt và có thể lắp đặt nhanh chóng. Sau khi thiết bị được vận chuyển đến địa điểm của người dùng, đơn vị có thể được đưa vào hoạt động ngay lập tức.
Các chế độ điều chỉnh bao gồm điều chỉnh van điện và điều chỉnh thủy lực điện tử số (DEH), có thể được lựa chọn sử dụng. Các thiết bị phụ trợ bao gồm ETS, TSI và DCS. Thiết bị phụ trợ của các đơn vị nhỏ có thể bỏ qua.
Nguồn hơi có thể là hơi quá nhiệt hoặc hơi bão hòa.
Cánh quạt của đơn vị được tích hợp, có độ an toàn cao, tuổi thọ dài, không hư hại và không cần bảo trì. Rô-to phải được sử dụng trong phạm vi hoạt động.
Áp lực hơi nước đầu vào trong mẫu là một thông số tiêu chuẩn, và có thể thiết kế tuabin hơi nước đặc biệt dựa trên các thông số thực tế của người dùng.
Mô hình | Công suất (kw) | Tốc độ ((r/min) | Đầu vào | Tiêu thụ (kg/kw.h) | Áp lực xả (Mpa) | Trọng lượng (T) | Kích thước tổng thể DxRxC (mm) | ||
Áp suất (Mpa) | Nhiệt độ ( ℃ ) | Lưu lượng (t/giờ) | |||||||
N0.05-1.27 | 30-50 | 1500 | 1.27 | 300 | 0.3 | 6.2 | 0.06 | 0.33 | 506x211x621 |
N0.07-1.27 | 50-70 | 1500 | 1.27 | 300 | 0.5 | 6.42 | 0.06 | 0.43 | 560x251x652 |
N0.03-1.27 | 1-30 | 1500 | 1.27 | 300 | 0.2 | 6.67 | 0.06 | 0.16 | 322x211x351 |
N0.1-1.27 | 70-100 | 1500 | 1.27 | 300 | 0.6 | 6.36 | 0.06 | 0.55 | 706x403x666 |
NO.15-1.27 | 150 | 1500 | 1.27 | 300 | 1 | 6.35 | 0.05 | 0.62 | 735x432x701 |
N0.2-1.27 | 200 | 1500 | 1.27 | 300 | 1.3 | 6.36 | 0.05 | 0.7 | 821x456x801 |
N0.3-1.27 | 300 | 1500 | 1.27 | 300 | 1.9 | 6.33 | 0.05 | 0.76 | 850x475x855 |
N0.4-1.27 | 400 | 1500 | 1.27 | 300 | 2.7 | 6.63 | 0.05 | 0.81 | 933x520x900 |
N0.5-1.27 | 500 | 1500 | 1.27 | 300 | 3.1 | 6.25 | 0.05 | 0.88 | 988x622x956 |
N.55-1.27 | 550 | 1500 | 1.27 | 300 | 3.7 | 6.74 | 0.05 | 0.9 | 988x635x975 |
N0.6-1.27 | 600 | 1500 | 1.27 | 300 | 4 | 6.7 | 0.05 | 0.95 | 1010x755x1000 |
B0.05-1.27/0.2 | 30-50 | 1500 | 1.27 | 300 | 0.8 | 26.2 | 0.2 | 0.31 | 506x211x621 |
B0.07-1.27/0.2 | 50-70 | 1500 | 1.27 | 300 | 1.3 | 26.42 | 0.2 | 0.43 | 506x251x652 |
B0.03-1.27/0.2 | 1-30 | 1500 | 1.27 | 300 | 0 | 26.67 | 0.2 | 0.16 | 322x211x351 |
B0.1-1.27/0.2 | 70-100 | 1500 | 1.27 | 300 | 1.8 | 26.36 | 0.2 | 0.55 | 706x403x666 |
B0.15-1.27/0.2 | 150 | 1500 | 1.27 | 300 | 4 | 26.35 | 0.2 | 0.62 | 735x432x701 |
B0.2-1.27/0.2 | 200 | 1500 | 1.27 | 300 | 5.3 | 26.36 | 0.2 | 0.7 | 821x456x801 |
B0.3-1.27/0.2 | 300 | 1500 | 1.27 | 300 | 7.9 | 26.33 | 0.2 | 0.76 | 850x475x855 |
B0.4-1.27/0.2 | 400 | 1500 | 1.27 | 300 | 11 | 26.63 | 0.2 | 0.81 | 933x520x900 |
B0.5-1.27/0.2 | 500 | 1500 | 1.27 | 300 | 13 | 26.25 | 0.2 | 0.88 | 988x622x956 |
B0.55-1.27/0.2 | 550 | 1500 | 1.27 | 300 | 15 | 26.74 | 0.2 | 0.9 | 988x635x975 |
B0.6-1.27/0.2 | 600 | 1500 | 1.27 | 300 | 16 | 26.7 | 0.2 | 0.95 | 1010x755x1000 |
