Hệ thống giám sát, điều khiển và bảo vệ
Hệ thống giám sát, điều khiển và bảo vệ

Hệ thống giám sát, điều khiển và bảo vệ

Tờ rơi sản phẩm:TẢI XUỐNG

  • Giới thiệu
Giới thiệu

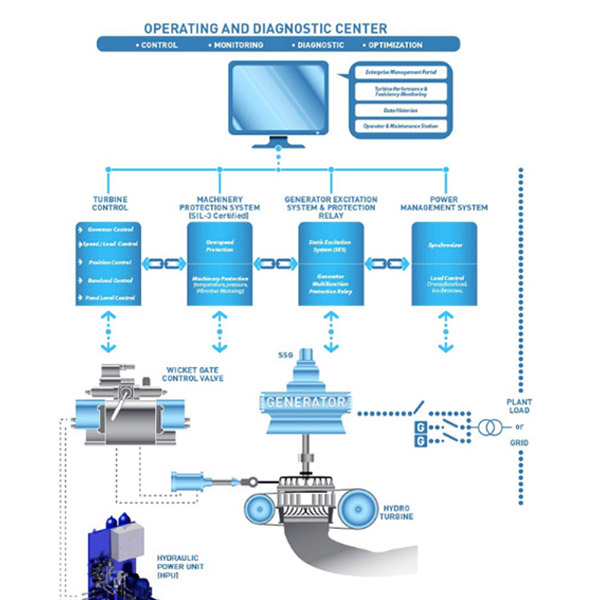

Hệ thống giám sát của trạm thủy điện chủ yếu bao gồm hệ thống đo lường, hệ thống tín hiệu, hệ thống vận hành và hệ thống điều chỉnh của trạm thủy điện. Các trạm thủy điện được đưa vào hoạt động trước những năm 1980 ở Trung Quốc cơ bản sử dụng hệ thống giám sát thông thường. Đặc điểm chính của hệ thống giám sát thông thường là hệ thống đo lường, hệ thống tín hiệu, hệ thống vận hành và hệ thống điều chỉnh được thiết lập độc lập và thực hiện bằng các thiết bị logic rơ-le có dây. Cùng với sự phát triển của công nghệ máy tính, Trung Quốc đã bắt đầu khám phá việc sử dụng hệ thống máy tính để thực hiện giám sát trạm thủy điện từ những năm 1960. Đến giữa đến cuối những năm 1980, các sản phẩm hệ thống giám sát máy tính của trạm thủy điện đã được đưa vào hoạt động. Ví dụ, hệ thống kiểm soát phân tán đa máy tính của Trạm Thủy điện Fuchunjiang đã được đưa vào hoạt động vào năm 1984, thực hiện các chức năng quan trọng như giám sát an toàn máy tính, ghi lại sự kiện và hướng dẫn vận hành kinh tế. Năm 1988, hệ thống giám sát máy tính của Trạm Thủy điện Gezhouba Erjiang đã được đưa vào hoạt động. Hiện nay, hệ thống giám sát máy tính đã được sử dụng rộng rãi trong các trạm thủy điện lớn và vừa. Đặc điểm chính của hệ thống giám sát máy tính là các chức năng được tích hợp cao và khả năng mở rộng, sự phát triển liên tục của phần cứng, phần mềm và công nghệ mạng, cũng như sự cải tiến không ngừng của tự động hóa. Các chức năng chính của hệ thống giám sát máy tính của trạm thủy điện bao gồm: thu thập dữ liệu, xử lý dữ liệu, vận hành và điều chỉnh, truyền thông dữ liệu, đồng bộ hóa đồng hồ, quản lý và hướng dẫn vận hành, tương tác người-máy, chẩn đoán và phục hồi tự động của hệ thống, mô phỏng đào tạo, bảo trì hệ thống và phát triển phần mềm, v.v. Cấu trúc của hệ thống giám sát máy tính của trạm thủy điện có thể được chia thành phân cấp phân tán và tập trung. Các trạm thủy điện thường sử dụng hệ thống giám sát máy tính phân cấp phân tán. Hệ thống bao gồm cấp độ kiểm soát nhà máy, thiết bị mạng và cấp độ kiểm soát cục bộ. Cấu trúc tập trung có thể được sử dụng cho các trạm thủy điện nhỏ và vừa có ít đơn vị và dung lượng nhỏ hơn.

Hệ thống bảo vệ nhà máy thủy điện chủ yếu bao gồm bảo vệ hệ thống nước, bảo vệ thiết bị cơ khí và bảo vệ thiết bị điện, chẳng hạn như bảo vệ nhà máy ngập lụt, bảo vệ tua-bin quá tốc độ, bảo vệ nhiệt độ cao, bảo vệ áp suất dầu thấp của thiết bị áp suất dầu, bảo vệ rơ-le cho thiết bị điện, v.v. Thiết bị điện trong nhà máy thủy điện chủ yếu bao gồm turbine phát điện thủy lực, biến áp, cáp, bus thanh, aptomat, v.v. Mỗi loại thiết bị điện có những yêu cầu cấu hình rơ-le bảo vệ khác nhau. Thông thường, các thiết bị rơ-le bảo vệ loại nhỏ được sử dụng cho thiết bị điện trong các nhà máy thủy điện lớn và trung bình.

Hệ thống thông tin liên lạc của trạm thủy điện chủ yếu bao gồm hệ thống truyền thông, truyền thông trong trạm, truyền thông bên ngoài, truyền thông xây dựng và truyền thông của hệ thống dự báo chế độ nước tự động. Các phương thức truyền thông của trạm thủy điện có thể chia thành hai loại chính: phương thức truyền thông có dây và phương thức truyền thông không dây. Phương thức truyền thông có dây được thực hiện bằng truyền thông cáp và truyền thông quang học. Các phương thức truyền thông không dây chủ yếu là truyền thông mang điện, truyền thông vệ tinh, truyền thông di động, truyền thông vi sóng, sóng ngắn và siêu ngắn. Cùng với sự phát triển và cập nhật liên tục của công nghệ truyền thông, truyền thông quang học, truyền thông vệ tinh và truyền thông di động đã ngày càng được ứng dụng rộng rãi trong lĩnh vực truyền thông của trạm thủy điện.
